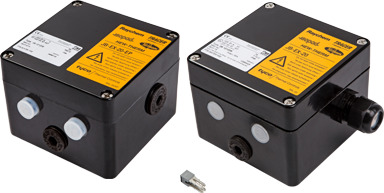

nVent Raychem JB-EX-20/EP
Anschlusskasten für Begleitheizkabel
Glasfaserverstärkter Anschlusskasten für Begleitheizkabel der Typen nVent RAYCHEM FMT/FHT, RAYCHEM XPI und RAYCHEM MI unter Verwendung von M20-Anschlussgarnituren.
Mittels dieser Anschlusskästen lassen sich Heizkabel, Kaltleiter und Zuleitungen sicher und zuverlässig miteinander verbinden.
JB-EX-20: Standardausführung für den Einsatz mit nicht armierten Kabeln
JB-EX-20-EP: mit interner Erdungsplatte und externem Erdungsbolzen Dank verschiedener Befestigungswinkel kann der Kasten an einer Wand oder einer Rohrleitung montiert werden
Sie sind an dem Produkt interessiert?
Gerne erstellen wir Ihnen ein persönliches Angebot.
Anschlusskasten für Begleitheizkabel
Glasfaserverstärkter Anschlusskasten für Begleitheizkabel der Typen nVent RAYCHEM FMT/FHT, RAYCHEM XPI und RAYCHEM MI unter Verwendung von M20-Anschlussgarnituren.
Mittels dieser Anschlusskästen lassen sich Heizkabel, Kaltleiter und Zuleitungen sicher und zuverlässig miteinander verbinden.
JB-EX-20: Standardausführung für den Einsatz mit nicht armierten Kabeln
JB-EX-20-EP: mit interner Erdungsplatte und externem Erdungsbolzen Dank verschiedener Befestigungswinkel kann der Kasten an einer Wand oder einer Rohrleitung montiert werden
Produktdetails
- Einfache Installation und Wartung
- Geräumiger Innenraum
- Federklemmen
- Äußerst zuverlässig – umfassend mit Heizkabeln getestet
- Kompatibel mit Zuleitungen mit bis zu 10mm² Querschnitt
- Zugelassen für Ex-Bereiche
Bei Heizkabeln und Zuleitungen mit größeren Querschnitten/höheren Lastströmen oder falls weitere Anschlussmöglichkeiten benötigt werden, informieren Sie sich über die Anschlusskästen der Typen JB-82, JB-EX-21, JB-EX-21/35MM2, JB-EX-25/35MM2 und JB-EX-32/35MM2.
Technische Spezifikation
| JB-EX-20 | JB-EX-20-EP | |
|---|---|---|
| Durchführungen | 3 x M20, 1 x M25 | 3 x M20, 1 x M25 |
| Klemmen | 4 x 10 mm² (2 PE), Federklemme | 4 x 10 mm² (2 PE), Federklemme |
| Max. Betriebsstrom | 53 A | 53 A |
| Abmessungen (mm) | 122 x 122 x 90 | 122 x 122 x 90 |
| Interne Erdungsplatte, Erdungsbolzen | - | enthalten |
| Ex-Bereich zugelassen | ja | ja |
