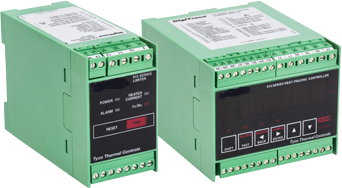

nVent RAYCHEM HTC-915
Steuergerät für einen Heizkreis in Begleitheizungssystemen
Der Raychem HTC-915 ist ein kompakter, mikroprozessorgesteuerter Regler für einen einzelnen Heizkreis, der in elektrischen Begleitheizungen für Frostschutz oder Temperaturhaltung eingesetzt wird. Die Steuerung HTC-915 für einen einzelnen Heizkreis besteht aus einem HTC-915-Regler und einem HTC-915-Temperaturbegrenzer.
Der HTC-915-Regler ermöglicht eine Überwachung und Alarmierung bei Überschreitung der unteren und/oder oberen Prozess-Grenztemperatur oder des min./max. Stromes, bei Unter-/Überspannung sowie bei Erdschluss.
Sie sind an dem Produkt interessiert?
Gerne erstellen wir Ihnen ein persönliches Angebot.
Steuergerät für einen Heizkreis in Begleitheizungssystemen
Der Raychem HTC-915 ist ein kompakter, mikroprozessorgesteuerter Regler für einen einzelnen Heizkreis, der in elektrischen Begleitheizungen für Frostschutz oder Temperaturhaltung eingesetzt wird. Die Steuerung HTC-915 für einen einzelnen Heizkreis besteht aus einem HTC-915-Regler und einem HTC-915-Temperaturbegrenzer.
Der HTC-915-Regler ermöglicht eine Überwachung und Alarmierung bei Überschreitung der unteren und/oder oberen Prozess-Grenztemperatur oder des min./max. Stromes, bei Unter-/Überspannung sowie bei Erdschluss.
Produktdetails
Der Raychem HTC-915 enthält zudem einen kompakten mikro-prozessorgesteuerten Temperaturbegrenzer, der einen zuverlässigen Schutz gegen Überhitzen bietet. Zur Fernüberwachung und -steuerung sowie zur Konfiguration des HTC-915-Systems steht eine digitale Schnittstelle und eine Supervisor-Software zur Verfügung.
Technische Spezifikation
| HTC-915-Cont (Regler) | |
|---|---|
| Temperaturbereichdes Reglers | -60 °C bis 570 °C in 1-K-Schritten |
| Umgebungstemperaturbereich (Betrieb) | -40 °C bis +85 °C |
| Umgebungstemperaturbereich (Lagerung) | -40 °C bis +85 °C |
| Betriebsspannung | -55 °C to +80 °C |
| Schützausgang (EMR) | elektromechanisches Relais, Nennleistung 250 V AC/3 A, 50/60 Hz |
| SSR-Ausgang | 12 V DC, max. 75 mA, für die Steuerung von SSRs mit normalerweise offenem Kontakt |
| Ausgangsrelais Alarm | 250 V AC/3 A, 50/60 Hz. |
| Fühlerart | PT 100-Fühler, Drei-Leiter-Schaltung |
| Anzahl Fühler | 2 Fühlereingänge vorhanden |
| HTC-915-Lim (Begrenzer) | |
|---|---|
| Temperaturbereich des Begrenzers | 20 °C bis 450 °C in 1-K-Schritten |
| Umgebungstemperaturbereich (Betrieb) | -40 °C bis +50 °C |
| Umgebungstemperaturbereich (Lagerung) | -40 °C bis +85 °C |
| Steuerausgang | Kontakt (250 V AC/3 A, 50/60 Hz) öffnet im Fehlerfall |
| Ausgangsrelais Alarm | 250 V AC/3 A, 56/60 Hz, (öffnet bei Alarm oder Stromausfall) |
| Temperaturfühler | PT 100-Fühler, Drei-Leiter-Technik |
| Anzahl Fühler | 1 Fühlereingang vorhanden |
