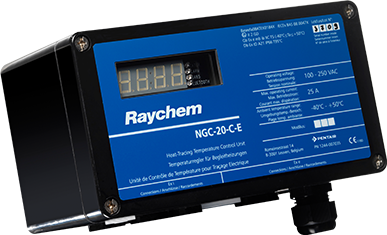

nVent Raychem NGC-20
Elektronischer Temperaturregler für Begleitheizungssysteme
Ein vor Ort montiertes, elektronisches Temperaturregelungssystem, das lokale Steuerungs- und zentrale Überwachungsfunktionen für industrielle Begleitheizungsanwendungen bietet.
Im Vergleich zur zentralen Steuerung kann das Raychem NGC-20-System die Kosten erheblich senken, ohne die Sicherheit und Zuverlässigkeit zu beeinträchtigen. Der für explosionsgefährdete Bereiche zugelassene Raychem NGC-20 ist auch mit einem integrierten intelligenten Sicherheitstemperaturbegrenzer (SIL 2-Gerät) erhältlich.
Sie sind an dem Produkt interessiert?
Gerne erstellen wir Ihnen ein persönliches Angebot.
Elektronischer Temperaturregler für Begleitheizungssysteme
Ein vor Ort montiertes, elektronisches Temperaturregelungssystem, das lokale Steuerungs- und zentrale Überwachungsfunktionen für industrielle Begleitheizungsanwendungen bietet.
Im Vergleich zur zentralen Steuerung kann das Raychem NGC-20-System die Kosten erheblich senken, ohne die Sicherheit und Zuverlässigkeit zu beeinträchtigen. Der für explosionsgefährdete Bereiche zugelassene Raychem NGC-20 ist auch mit einem integrierten intelligenten Sicherheitstemperaturbegrenzer (SIL 2-Gerät) erhältlich.
Produktdetails
Temperaturen, Erdschlüsse und Betriebsströme sowie weitere wichtige Daten im Zusammenhang mit der Integrität des Heizkreises werden ständig überwacht und gemeldet. Sowohl die Überwachung als auch die Konfiguration des Raychem NGC-20 können über das RAYCHEM User Interface Terminal (UIT) und/oder mithilfe der Raychem-Überwachungssoftware aus der Ferne erfolgen.
Darüber hinaus ist ein tragbares drahtloses Gerät verfügbar, mit dem das System vor Ort voll und ganz konfiguriert sowie überwacht werden kann, ohne dabei die Steuereinheit öffnen zu müssen.
Technische Spezifikation
| NGC-20 | |
|---|---|
| Temperaturbereich | –80 ° C bis + 700 ° C in Schritten von 1K |
| Temperaturbegrenzung | –60 ° C bis + 599 ° C in Schritten von 1K |
| Umgebungstemperatur | –40°C to +56°C |
| Lagertemperatur | –55°C to +80°C |
| Verschraubungen | 3 x M25; 1 x M25-Verschraubung Ø 8 - 17 mm; Netzanschluss/Heizkabel aus 1 x M25-Stopper; Verkettung der Stromversorgung 1 x M25; Verkettung der Stromversorgung 3 x M20; Digitalkommunikation IN/OUT und Alarm (alle mit Stopper); 2 X M16 Temperatursensor (einer mit Stoppstopfen, einer mit Regenstopfen) |
| Energieversorgung | 100 Vac bis 254 Vac +/- 10% 50/60 Hz 20 VA max |
| Ausgangsrelais | 250 Vac / 3 A |
| Temperaturfühler | 100 Ω Platin, 3-Draht |
| Menge | zwei RTD-Eingänge für die Steuereinheit, ein unabhängiger Temperatureingang für den Sicherheitsbegrenzer (NGC-20-CL-E) |
| Physisches Netzwerk | RS-485 und Bluetooth Klasse 1 |
| Messlaststrom | 0,3 A bis 30 A |
| Endschlussstrom | 10 mA bis 250 mA |
